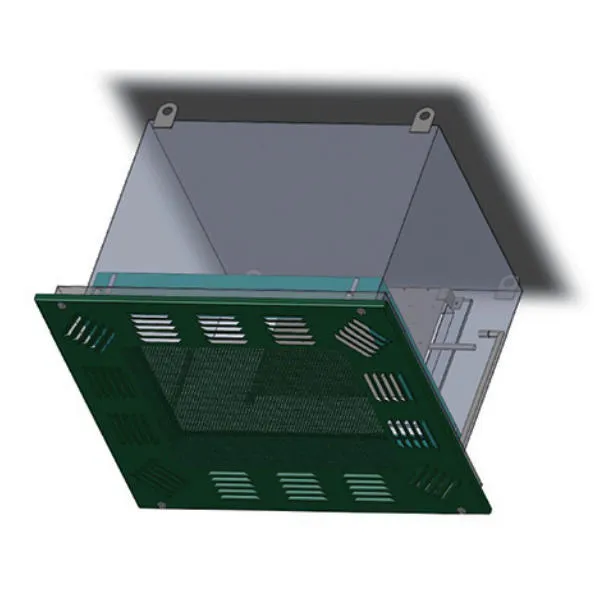

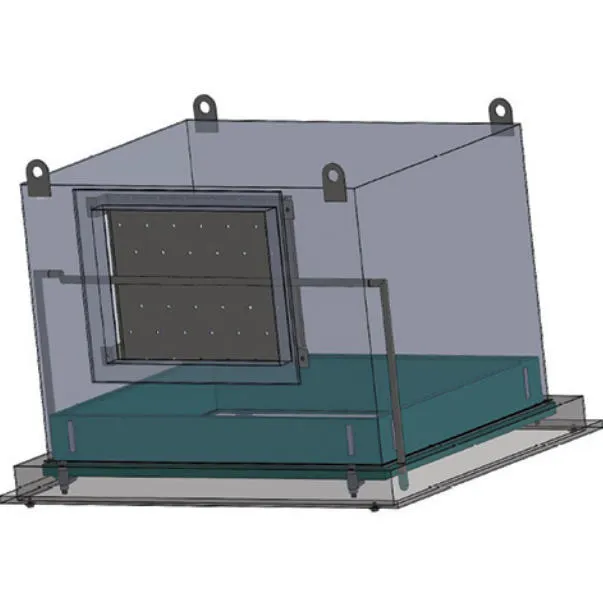

Modul Bekalan Hepa (GSM)

Untuk pasukan kejuruteraan di seluruh Malaysia’ s pembuatan ketepatan tinggi dan industri yang dikawal selia, kawalan zarah udara yang konsisten tidak boleh dirundingkan. Modul Bekalan Hepa adalah unit penghantaran udara bersepadu siling modular yang terbukti di lapangan yang direka untuk memenuhi Kelas 3 ISO; 8 (Kelas 1 & ndash; 100,000) keperluan tanpa memerlukan integrasi struktur tersuai. Tidak seperti sistem FFU lama yang bergantung kepada grid yang dipasang di tapak atau bingkai proprietari, modul ini menggunakan antara muka pemasangan standard yang serasi dengan siling grid yang digantung dan dek keluli struktur. Ia memberikan kelajuan muka yang seragam (±5% di seluruh pesawat penapis), aliran udara turbulensi rendah, dan prestasi yang boleh diulang di seluruh zon bilik bersih pelbagai teluk — kritikal untuk teluk fotolitografi semikonduktor, suite pengisian aseptik, dan makmal penjarasan optik di mana kestabilan laminar secara langsung memberi kesan kepada hasil dan kebolehubungan berulang.

Spesifikasi teknikal

Jadual berikut menggariskan parameter fizikal, aerodinamik, dan pematuhan utama yang disahkan mengikut protokol ujian IEST-RP-CC001.7, EN 1822-5, dan ISO 14644-3. Semua unit pra-seimbang di kilang dan dihantar dengan laporan pengaturan aliran udara yang disahkan.

Panduan Integrasi Spesifik Aplikasi

Dalam pabrik semikonduktor dan elektronik, Modul Bekalan Hepa menggantikan bank FFU tradisional di atas alat litho dan stesen pemeriksaan wafer — meminimumkan pusaran semula berhampiran optik sensitif sambil mengekalkan ≤ 0.1 & mikro; m kecekapan pengeluaran zarah pada kelajuan nominal 0.45 m / s. Untuk kemudahan biomedikal, reka bentuk gasket yang disegel dan saluran dalaman yang lancar menghapuskan titik pelabuhan mikroba, menyokong pematuhan dengan persekitaran pemprosesan ASEPTIC di bawah PIC / S PE 009-16 dan Lampiran MHRA 1 (2022). Dalam bilik susunan komposit aeroangkasa, ia mengintegrasikan dengan gelung peredaran semula yang dikawal kelembapan untuk menekan penyebaran serat tanpa memperkenalkan caj statik. barisan pembungkusan minuman yang beroperasi di bawah Gred A (Lampiran GMP EU 1), modul dipasang di atas kepala pengisian menggunakan rel sokongan keluli tahan karat — membolehkan akses CIP penuh di bawah. Kawasan pemasangan modul bateri automotif mendapat manfaat daripada antara muka grid yang cepat digunakan: modul dikunci ke dalam profil grid siling FFU Malaysia standard dalam masa kurang daripada 90 saat setiap unit, mengurangkan masa henti penugasan sehingga 65% berbanding alternatif bingkai kimpalan.

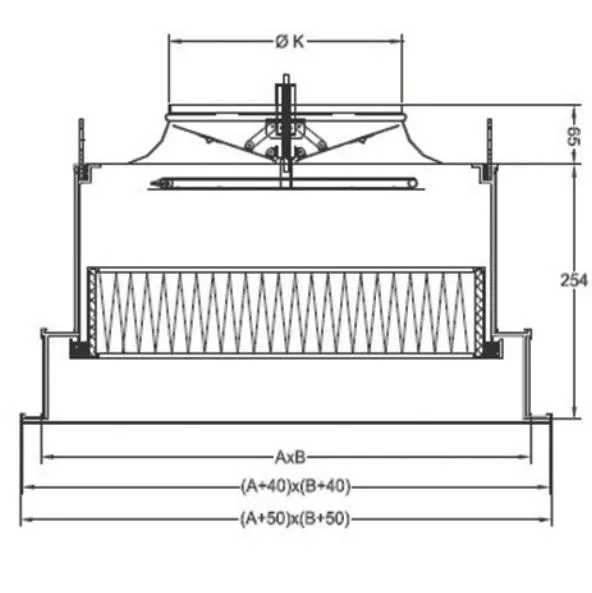

Pemasangan di Bilik Bersih Semikonduktor Pelbagai Zon

Konfigurasi ini menunjukkan lapan unit Modul Bekalan Hepa yang digunakan di sepanjang 12 m × 18 m ISO Kelas 5 litografi sub-zon. Unit dijangkakan pada pusat 1.2 m untuk mencapai ≥ 0.45 m/s purata kelajuan satu arah dengan ≤ 10% variasi kesimpangan silang. Pencahayaan tugas LED bersepadu (3,500 K, CRI > 90) terletak dalam perumahan modul — menghapuskan zon bayangan di atas pengendali retikel. Kabel kuasa dan kawalan berjalan melalui saluran trunking standard yang selaras dengan grid siling, mengelakkan penembusan ke dalam sampul bilik bersih. Keserasian dengan infrastruktur sedia ada bermakna projek retrofit memerlukan sifar pengubahsuaian kepadaMalaysia pengeluar bilik bersih & rsquo; sistem panel siling s.

Sokongan Pengesahan untuk Kemudahan Sains Hayat Terkawal

Setiap penghantaran termasuk dossier bersedia pengesahan: lukisan seperti yang dibina, pengesanan sijil penapis (nombor kumpulan, laporan ujian EN 1822), log pengukuran motor, dan peta aliran udara pra-commissioning. Semasa IQ / OQ, modul & rsquo; Geometri penyebar tetap membolehkan visualisasi asap yang cepat — mengesahkan corak aliran laminar dalam masa 15 minit setiap zon. Bingkai kakinya menghilangkan drift pemampatan gasket dari masa ke masa, memastikan integriti meterai jangka panjang yang diperlukan untuk pengesahan proses MHRA dan FDA. Untuk pelanggan sumber daripada aMalaysia pengeluar bilik bersihModul & rsquo; s flange pemasangan universal memudahkan integrasi dengan kedua-dua sistem sokongan siling aluminium dan keluli tahan karat — mengurangkan usaha kelayakan di pelbagai tapak kemudahan.
